各種 ＩＣ.ソケット

IC １２０ SERIES ＱＦＪ
(ＰＬＣＣ)

特　徴
●2 点接触のコンタクトを採用し、さらにコンタクト幅を大きくとり、
　 ピッチズレを解消。
●ワンタッチにてIC の挿入でき、カバーを押し下げると、IC が取り
　 出せる構造なので、IC の挿抜が簡易、自動機に対応可能。
●フットパターンを4 種類用意し、互換性を確保。
●IC の装着は正面方向と背面方向の2 タイプ有。

仕　様

性　能
絶縁抵抗　　1,000M Ω以上（at DC500V ）
耐 電 圧　　 AC700V rms 1 分間
接触抵抗　　30mΩ以下（at 10mA ）
定格電流　　1A
使用温度　　−40 ℃〜＋170 ℃

材　質
絶 縁 体　　基板（上蓋部）：PPS 樹脂　　底板：PEI 樹脂ガラス入り
コンタクト　　ベリリウム銅、ニッケル下地金めっき

この型番には多くのタイプがございます。
詳細図につきましては当社までお問い合わせください。

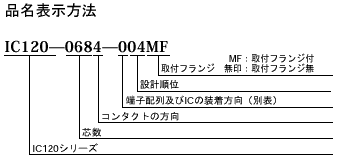

品 名 芯数 ＩＣ装着
方向		 端子
配列		 コンタクトの
個数　C/D		 備考
IC120-0184-002 18 背面 A’ 8/10 22ピンの4箇所
ピン抜き仕様。
ピン抜き仕様を
A’,D’とする。　
MF 付なし。　　
IC120-0184-102 18 正面 A’ 8/10
IC120-0184-202 18 背面 D’ 10/8
IC120-0184-302 18 正面 D’ 10/8
IC120-0204-005 20 背面 A 10/10
IC120-0204-205 20 背面 B 8/12
IC120-0204-405 20 背面 C 12/8
IC120-0224-001 22 背面 A 12/10
IC120-0224-101 22 正面 A 12/10 MF 付なし。
IC120-0224-201 22 背面 D 10/12
IC120-0224-301 22 正面 D 10/12
IC120-0284-008 28 背面 A 14/14
IC120-0284-108 28 正面 A 14/14
IC120-0284-208 28 背面 B 12/16
IC120-0284-308 28 正面 B 12/16
IC120-0284-408 28 背面 C 16/12
IC120-0284-508 28 正面 C 16/12
IC120-0324-009 32 背面 A 16/16
IC120-0324-109 32 正面 A 16/16
IC120-0324-209 32 背面 B 14/18
IC120-0324-309 32 正面 B 14/18
IC120-0324-409 32 背面 C 18/14
IC120-0324-509 32 正面 C 18/14
IC120-0444-006 44 背面 A 22/22
IC120-0444-106 44 正面 A 22/22
IC120-0444-206 44 背面 B 20/24
IC120-0444-306 44 正面 B 20/24
IC120-0444-406 44 背面 C 24/20
IC120-0444-506 44 正面 C 24/20
IC120-0524-007 52 背面 A 26/26
IC120-0524-107 52 正面 A 26/26
IC120-0524-207 52 背面 B 24/28
IC120-0524-307 52 正面 B 24/28
IC120-0524-407 52 背面 C 28/24
IC120-0524-507 52 正面 C 28/24
IC120-0684-004 68 背面 A 34/34
IC120-0684-104 68 正面 A 34/34
IC120-0684-204 68 背面 B 32/36
IC120-0684-304 68 正面 B 32/36
IC120-0684-404 68 背面 C 36/32
IC120-0684-504 68 正面 C 36/32
IC120-0844-003 84 背面 A 42/42
IC120-0844-103 84 正面 A 42/42
IC120-0844-203 84 背面 B 40/44
IC120-0844-303 84 正面 B 40/44
IC120-0844-403 84 背面 C 44/40
IC120-0844-503 84 正面 C 44/40
