計測機器製品



弊社は、ミネベアミツミ株式会社・センシングデバイス事業部と提携し、計測機器の販売をしております。同社の製品は国内はもとより世界でも高い評価と実績がございます。ひずみゲージの応用分野として荷重･圧力・トルク等のあらゆる産業の計測ニーズに対して、豊富な種類と卓越した品質でお応えしております。商品のご用命・お問い合わせは、弊社三友電子工業㈱までお問い合わせください。　お客様のニーズに合わせた計測システムを選択し、ご提案することが可能です。
	各種センサ、指示計のアプリケーションホッパータンクスケールパッカースケールトラックスケール定量供給機張力測定　………等

一般的な計重システム


計重システムは“重さを量る部分”とその計測値を表示させる“指示計の部分”に分けることができます。計測する場所に応じて“振れ止め金具”が必要な場合もあり、また計測部分との距離に応じて“延長用ジャンクションボックス”や “トランスミッタ”、複数の計測値を加算できる“加算用ジャンクションボックス”なども用意されております。このページでは必要最低限なロードセル部分とディジタル指示計を掲載しております。機器の選択に迷われた場合は弊社までお使いになる条件をご連絡いただければ最適な機器をご提案致します。どうぞご利用ください。
基本的な計重システム
測定点が離れている場合
複数の測定値を加算する場合

■計重センサー（ロードセル）
	ミネベアミツミ製ロードセル(荷重変換器)は自社開発したひずみゲージを使用し、引張・圧縮等の力または質量を電気信号に変換する部分で、測定目的により各種測定器(デジタル指示計、トランスミッタ、ひずみ測定器)に接続し、表示・出力(アナログ/デジタル)・記録･制御・監視(モニタリング)などを行います。ロードセルを圧縮型、引張型、圧縮引張型、ビーム型とはかり用に分類しました。更に高精度の計測が必要な場合は、弊社営業部までご連絡ください。

<br> <div style="font-size:14px; line-height:140%;">　お使いのブラウザはインラインフレームに対応していません。<br> 　詳細は<a href="loadcell.html" target="_blank"> こちら </a>からご覧ください。</div>

■フォースセンサー（荷重センサー）

フォースセンサ(荷重センサ)はシンプルな形状の部品に、ひずみゲージ(抵抗体)を接着した製品です。専用の多素子ゲージを使用しブリッジ回路をゲージ内部で構成しているため、配線がシンプルにできます。自己温度補償されたひずみゲージを使用するので温度特性も優れています。
お客様のご要望に応じて、用途・精度を合わせた形状のフォースセンサ(荷重センサ)を、他社には負けないミネベアミツミの安定した高品質の量産体制により供給します。ご希望条件を弊社営業担当までお問い合わせ下さい。

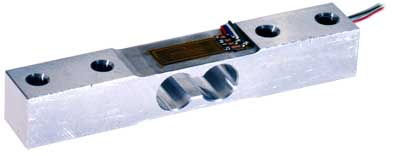

フォースセンサ FSU - ＊

アルミ合金製、ロバーバル型、フルブリッジタイプ。
定格容量： 4.903 N { 0.5 kgf } ～ 49.03 N { 5 kgf }

■仕　様
定格容量許容過負荷限界過負荷定格出力非直線性ヒステリシス繰り返し性クリープクリープ回復推奨印加電圧最大印加電圧零バランス入力抵抗出力抵抗絶縁抵抗温度補償範囲許容温度範囲		4.903N { 0.5 kgf } ～ 49.03N { 5 kgf } 450% R.C. 600% R.C. 0.5mV/V ±0.05 mV/V (FSU-0.5K: 0.5mV/V ±0.075mV/V) 0.1% R.O. 0.1% R.O. 0.1% R.O. 0.15% R.O./20min 0.15% R.O./20min 5V以下 8V ±0.4mV/V 340Ω±50Ω 340Ω±50Ω 1000MΩ以上(DC50 V)（ブリッジ～本体間） 0℃ to 60℃ －10℃ to 80℃

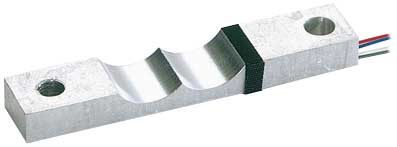

フォースセンサ FSI - ＊

アルミ合金製、フルブリッジタイプ。
定格容量： 19.61 N { 2 kgf } ～ 196.1 N { 20 kgf }

■仕　様
定格出力許容過負荷定格出力非直線性ヒステリシス繰り返し性クリープクリープ回復推奨印加電圧最大印加電圧零バランス入力抵抗出力抵抗絶縁抵抗温度補償範囲許容温度範囲		19.61N { 2kgf } ～ 196.1N { 20 kgf } 150%R.C. －1.58mV/V ±0.158mV/V ～－2.14mV/V ±0.214mV/V 0.05%R.O. 0.05%R.O. 0.05%R.O. 0.15%R.O./1 min 0.15%R.O./1 min 5 V以下 8 V ±1 mV/V 350Ω±35Ω 350Ω±35Ω 1000MΩ以上(DC50 V)（ブリッジ～本体間）－10℃ to 50℃ －10℃ to 50℃

　←計測機器の質問はこちらからどうぞ

▲このページのＴｏｐへ

■ディジタル指示計

ミネベアミツミの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。

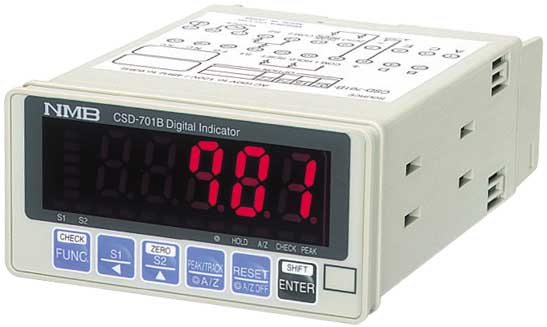

変換器用デジタル指示計 CSD-701B

■ 48 mm×96 mmのコンパクトサイズ
■ ピークホールド機能付
■ 350 Ω ひずみゲージ式変換器(ロードセル)を４台まで接続可能

■仕　様
ブリッジ電源入力範囲出力範囲出力回数出力分解能零点調整範囲		DC.5V±0.25V　60mA以内　(DC.2.5V、切換可) 0.4mV/V to 3.1mV/V 入力にてF.S.設定可能(ブリッジ電源 DC.5Vの時) DC.5V　負荷抵抗 5kΩ以上(ファンクションにてF.S.設定) 4 回/s、20 回/s切換可 (表示回数に同期) 約1/10000 －0.3mV/V to 2.4mV/V

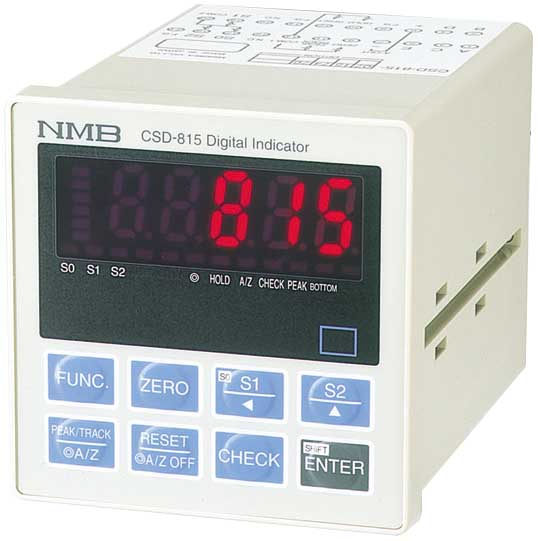

変換器用デジタル指示計 CSD-815

■ 96 mm×96 mmのひずみゲージ式変換器用のデジタル指示計です。
■ ピークホールド機能付

■仕　様
ブリッジ電源入力範囲出力範囲出力回数出力分解能零点調整範囲		DC.5V±0.25V　60mA以内　(DC.2.5V 切換可） ±0.4mV/V to ±3.1mV/V入力にてF.S.設定可能（ブリッジ電源DC.5Vの時） DC±10V 負荷抵抗 5kΩ以上 (ファンクションにてF.S.設定) 4 回/s、20回/s、50回/s、100回/s 切換可（表示回数に同期）約1/12000 ±2.4 mV/V

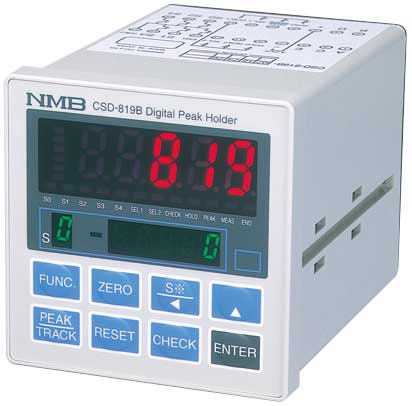

デジタルピークホルダ CSD-819C

■ 小型、軽量ながらも 2 000回/s の高速サンプリング
■ 各種のピークモード設定
■ スパン調整を自動で行う自動校正機能を搭載
■

マーク対応品
■ プレス圧入測定等に最適

■仕　様
ブリッジ電源入力範囲出力範囲出力回数出力分解能零点調整範囲		DC.10V±0.5V　60mA以内 (DC.5V、DC.2.5V切換可） ±0.4mV/V to ±3.1mV/V 入力にてF.S.設定可能　　（ブリッジ電源 DC.10V、DC.5Vの時） ±0.8mV/V to ±3.1mV/V 入力にてF.S.設定可能　　（ブリッジ電源 DC.2.5Vの時） DC±10V 負荷抵抗 5kΩ以上 (ファンクションにてF.S.設定) 100回/s、500回/s、1000回/s、2000回/s（A/Dサンプリングに同期）表示分解能と同じ ±2.0 mV/V

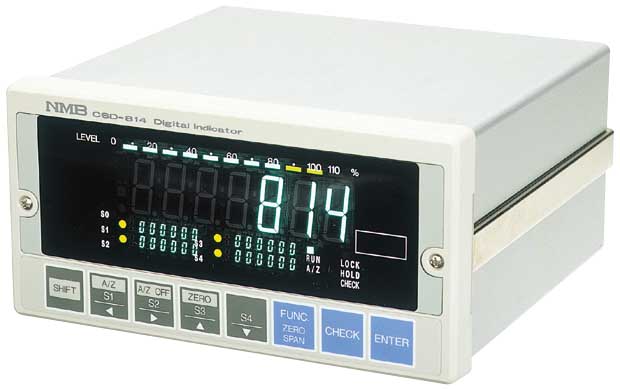

変換器用デジタル指示計 CSD-814B(-U)

■ 文字高22 mmの大型蛍光表示管による明瞭な計測表示
■ 11ドットのバーメータで定格に対する現在値の割合が一目瞭然
■ 内蔵4段コンパレータに加え、別売品により8段まで増設可能
■ 比較設定値の変更中でも計測が中断されない設定値変更機能
■ 豊富な別売品群

■仕　様
ブリッジ電源入力範囲出力範囲出力回数出力分解能零点調整範囲		DC.5V±0.25V　60mA以内　(DC.2.5V、切換可) 0.4mV/V to 3.1mV/V 入力にてF.S.設定可能(ブリッジ電源 DC.5Vの時) DC.5V　負荷抵抗 5kΩ以上(ファンクションにてF.S.設定) 4 回/s、20 回/s切換可 (表示回数に同期) 約1/10000 －0.3mV/V to 2.4mV/V

■トランスミッタ

ひずみゲージ式センサ/トランスデューサ(ロードセル、圧力計、トルク変換器、変位計等)の信号を増幅し、電流、或いは電圧のアナログ出力をする増幅器(アンプ)です。
応答性に優れ、用途に応じて形状、機能が異なります。

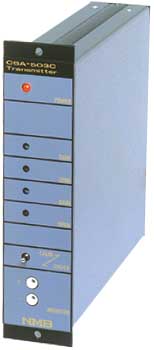

トランスミッタ CSA - 503C

■ リモートセンシング回路内蔵
■ オートゼロ機能(別売品)
■ ＣＡＬＩＢ標準装備 ( 0.3 mV/V )
■ CHECK標準装備

■仕　様
ブリッジ電源入力範囲出　力出力負荷抵抗零点調整範囲		DC.10V±0.3 V　120mA以内(DC.2.5V、DC.5V切換可) リモートセンシング機能付 0.3mV/V to 3mV/V ±10V出力 (±0.3mV/V入力、ブリッジ電源 DC10V時) 2kΩ以上 ±2.4mV/V

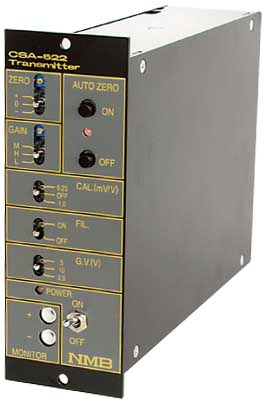

トランスミッタ CSA - 522B

■ 高応答性の直流増幅器
■ 荷重、圧力、トルク、変位などの計測に最適
■ 別売品でオートゼロ機能を搭載
■

マーク適合品

■仕　様
ブリッジ電源入力範囲出　力感度調整範囲零点調整範囲		DC.10V±0.3V、120mA以内 (DC.2.5V、DC.5V 切換可) 0.35 mV/V to 3.5 mV/V ±10V、±20mA (非アイソレーション)、負荷抵抗　500Ω以上 L：1000倍、M：2000倍、H：3000倍各設定に対して　1/1 to 1/4倍を調整 ±0.6mV/V

　←計測機器の質問はこちらからどうぞ

■ひずみ測定器

ひずみゲージからの信号を増幅し、伝達/表示する為のストレインアンプとひずみゲージ式変換器(ロードセル、圧力計等)と接続する機器の校正をする為のひずみ発生器のご紹介です。

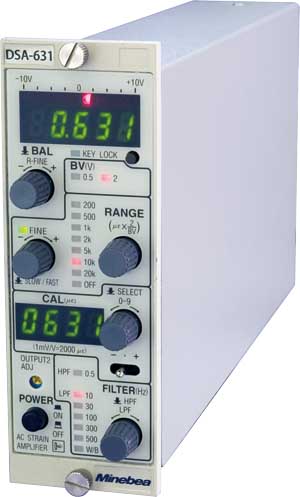

動ひずみ測定器 DSA-631

■ 4 1/2デジタル表示付
■ 初期平衡(抵抗、容量分共)は、電子式オートバランス方式
■ 出力はデュアル・アウトプット
■ 周波数応答： DC to 2 kHz

■仕　様
測定点数適用ゲージ抵抗ゲージ率ブリッジ電源同期入出力信号平衡調整範囲平衡調整精度最大入力範囲感　度測定範囲切換微調整		1台 1点 60Ω to 1kΩ 2.00 AC.2Vrms, 正弦波 5kHz (AC0.5Vrms切換可) AC2.5Vrms 抵抗分約±2% (±10000×10^－6ひずみ) 容量分約2000 pF ±0.4×10^－6ひずみ以内 (RANGE=200、FINE無し、BV=2V) ±200 000×10^－6ひずみ (RANGE=20k、FINE=×2.5、BV=0.5V) ±200×10^－6ひずみ入力にて±10V出力(RANGE=200、FINEなし、BV=2V) 200、500、1k、2k、5k、10k、20k (×10^－6ひずみ、×2/BV値)、OFF FINE～RANGE間連続可変、変化量を2段階に可変
