ロッドエンドベアリング

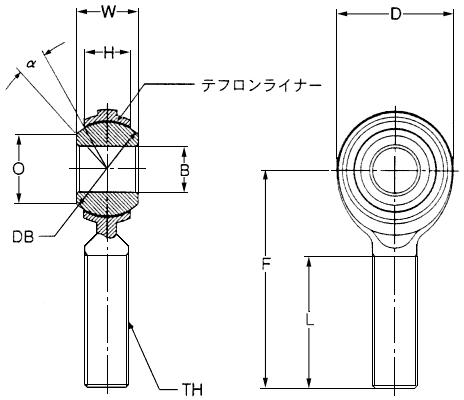

形式番号	主要寸法								無負荷回転トルク	ラジアル静定格荷重 (kN)	静破断荷重 (kN)	質量（ g ）
形式番号	φB （H7）	φD	W	H	F	TH	L	α （度）	無負荷回転トルク	ラジアル静定格荷重 (kN)	静破断荷重 (kN)	質量（ g ）
RBT3E	3	12	6	4.50	27	M3x0.5	15	11	0.02～0.34 (0.2～3.5 kgf・cm)	0.41	1.66	6
RBT4E	4	14	7	5.25	30	M4x0.7	17	12		0.60	2.45	10
RBT5E	5	16	8	6.00	33	M5x0.8	20	12		0.98	3.92	12
RBT6E	6	18	9	6.75	36	M6x1.0	22	10		1.44	5.78	19
RBT8E	8	22	12	9.00	42	M8x1.25	25	12		2.69	10.78	32
RBT10E	10	26	14	10.50	48	M10x1.5	29			4.16	16.67	54
RBT12E	12	30	16	12.00	54	M12x1.75	33			5.88	23.53	85
RBT14E	14	34	19	13.50	60	M14x2.0	36	14		6.61	26.47	126
RBT15E	15	36	20	14.50	63	M14x2.0	38	13		8.09	32.36	150
RBT16E	16	38	21	15.00	66	M16x2.0	40	15		8.33	33.34	185
RBT17E	17	40	22	16.00	69	M16x1.5	42	14		9.07	36.28	216
RBT18E	18	42	23	16.50	72	M18x1.5	44	15		11.52	46.09	258
RBT20E	20	46	25	18.00	78	M20x1.5	47	14		12.01	48.05	340
RBT22E	22	50	28	20.00	84	M22x1.5	51	15		13.48	53.93	435
RBT25E	25	56	31	22.00	94	M24x2.0	57	15		17.40	69.62	730
RBT28E	28	62	35	24.00	103	M27x2.0	62	17		20.83	83.35	1000
RBT30E	30	66	37	25.00	110	M30x2.0	66	17		24.76	99.04	1320
※許容誤差＝φD ： ±0.50、　W ： +0 -0.13、　H ：±0.13、　F：±0.5、　TH：JIS 2級、L：±0.7 （単位：mm）
○テフロンライナーはレース内径面に接着されています。 ○ご注文の際は在庫の確認が必要です。

	当社へのお問い合わせはメールまたはFAXにてどうぞ
▲このページのトップへ

荷重用語の説明

２ピースおよび４ピースロッドエンドベアリングの荷重性能は静定格荷重と静破断荷重で規定します。

静定格荷重

ロッドエンドの性能を損なうことなく適用できる荷重をいい、ボディ材料の降伏強さを用いて見積ります。この荷重を超えて使用した場合にはボディに永久ひずみが残り、回転調子等に影響を与えることがあります。

静破断荷重

これ以下の荷重ではロッドエンドボディが破断しない荷重をいい、ボディ材料の引張り強さを用いて見積ります。

■荷重性能の見積りについて

●

４ピースロッドエンド・ボディ頭部の最少断面積

ボディの静荷重下での破断は通常下図Ａ部で起こります。　一般的にシャンクはＡ部に比べて強度的には余裕を持っていますが形状によってはシャンクの方が弱くなることもあるため、Ａ部最少断面積（B.S.A.）とシャンク部の最少断面積(S.S.A.)の強度を比較検討する必要があります。

上図Ａ部の最少断面積は

　となります。

●

２ピースロッドエンド・ボディ頭部の最少断面積

　　２ピースロッドエンド・ボディ頭部の最少断面積は

　で概算できます。

●

シャンクの断面積

シャンクの断面積は次式によって計算します。

…

雄ねじの場合

…

雌ねじの場合

●

許容応力

許容応力は下表を用いております。

２ピースロッドエンドの材質はアニール状態のものを用いており、はっきりした降伏現象はみられません。このため静定格荷重の厳密な見積りはできませんが、静破断荷重の 1/4 程度であれば性能を損なうことなく適用できます。
