スターフレックス・カップリング
■高伝達トルク
　エレメントにポリウレタンエラストマーを採用して滑らかな高伝達
　トルクを実現しました。
■振動・衝撃を吸収
　ゴムの弾性力を持つポリウレタンエラストマーにより振動・衝撃の
　吸収性に優れています。
■ノーバックラッシュ
　エレメントに予備圧縮がかかる設計になっているため、ノーバック
　ラッシュでの使用が可能です。（ALS-Y/R ）
■ＲｏＨＳ指令に適合
タイプ 軸締結 エレメント ハブ材質 エレメントの
はめ合い		 外径
[mm]		 常用トルク
[N・m]		 静的ねじりばね
定数 [N・m/rad]		 慣性モーメント
[kg・m2]
ALS-Y キー・止めねじ 硬度90
JISA（黄色）		 アルミ合金 タイトフィット 14〜80 1.2〜190 12〜4000 1.91x10-7〜1.06x10-3
クランプ 0.31〜190 12〜4000 1.91x10-7〜1.06x10-3
ALS-R キー・止めねじ 硬度97
JISA（黄色）		 アルミ合金 タイトフィット 14〜80 2〜325 21〜6000 1.98x10-7〜1.04x10-3
クランプ 0.31〜194 21〜6000 1.98x10-7〜1.04x10-3
ALS-B キー・止めねじ 硬度97
JISA（黄色）		 アルミ合金 ルーズフィット 55〜80 60〜325 --- 1.66x10-4〜1.06x10-3
クランプ 38〜194 --- 1.63x10-4〜1.04x10-3

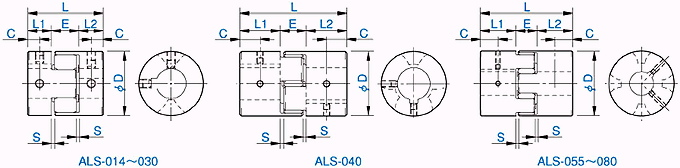

単位[mm]
型式 d1 ・ d2 D L L1・L2 E S C
下穴 最小 最大
ALS-014  3  3 6.5 14  22  7  8 1   3.5
ALS-020  4  4 9.6 20  30 10 10 1   5
ALS-030  5  6 14   30  35 11 13 1.5 5.5
ALS-040  5  8 22   40  66 25 16 2   12.5
ALS-055  5 10 28   55  78 30 18 2   15
ALS-065  5 14 38   65  90 35 20 2.5 17.5
ALS-080 10 19 45   80 114 45 24 3   22.5
単位[mm]
型 式 トルク 最大許容取付誤差 最    高
回転速度
[min-1]		 静的ねじり
ぱね定数
[N・m/rad]		 半径方向
ばね定数
[N/mm]		 慣   性
モーメント
[kg・m2]		 質 量
[kg]
常 用
[N・m]		 最 大
[N・m]		 偏 心
[mm]		 偏 角
[°]		 軸方向変位
[mm]
ALS-014-Y 1.2 2.4 0.10 1 0〜+0.6 34100   12  200 1.91×10-7 0.007
ALS-020-Y   3   6 0.15 1 0〜+0.8 23800   24  210 1.08×10-6 0.018
ALS-030-Y 7.5  15 0.15 1 0〜+1.0 15900   73  330 6.25×10-6 0.047
ALS-040-Y 10  20 0.10 1 0〜+1.2 11900  760  940 3.87×10-5 0.15
ALS-055-Y 35  　70 0.15 1 0〜+1.4  8700 1400 1160 1.66×10-4 0.35
ALS-065-Y 95 190 0.15 1 0〜+1.5  7400 2100 1200 3,57×10-4 0.51
ALS-080-Y 190 380 0.15 1 0〜+1.8  6000 4000 1430 1.06×10-3 1.01
ALS-014-R   2   4 0.1  1 0〜+0.6 34100   21  380 1.91×10-7 0.007
ALS-020-R   5  10 0.1  1 0〜+0.8 23800   43  400 1.08×10-6 0.018
ALS-030-R 12.5  25 0.1  1 0〜+1.0 15900  136  650 6.25×10-6 0.047
ALS-040-R  17  34 0.1  1 0〜+1.2 11900 1550 1700 3.87×10-5 0.15
ALS-055-R  60 120 0.1  1 0〜+1.4  8700 2000 1350 1.66×10-4 0.35
ALS-065-R 160 320 0.1  1 0〜+1.5  7400 3100 1400 3.57×10-4 0.51
ALS-080-R 325 650 0.1  1 0〜+1,8  6000 6000 1710 1.06×10-3 1.01
ALS-055-B  60 120 0.22 1 -0.2〜+1.4  8700 -- -- 1.66×10-4 0.35
ALS-065-B 160 320 0.25 1 -0.6〜+1.5  7400 -- -- 3.57×10-4 0.51
ALS-080-B 325 650 0.28 1 -0.9〜+1.8  6000 -- -- 1.06×10-3 1.01
※各ばね定数の値は、20℃の時の値です。
※憤性モーメントおよび質量は最大穴径時の値となります。
※最高回転速度は動バランスを考慮しておりません。
※ALS-Y・Rタイプの最大許容取付誤差の軸方向変位はマイナス側には許容できません。
▲このページのＴｏｐへ

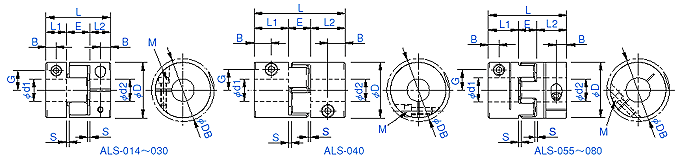

単位[mm]
型式 d1 ・ d2 D DB L L1・L2 E S B G M 締付け
トルク
[N・m]
最小 最大
ALS-014  3  6 14 16.1 22 7 8 1    3.5  4.8 M2 0.4
ALS-020  4  8 20 20   30 10 10 1   5    6.5 M2.5 1
ALS-030  6 14 30 30   35 11 13 1.5  5.5 10.5 M3 1.5
ALS-040  8 20 40 43.2 66 25 16 2   12.5 15   M5 7
ALS-055 10 28 55 55   78 30 18 2   10.5 20   M6 14
ALS-065 14 35 65 69.8 90 35 20 2.5 11.5 24.5 M8 30
ALS-080 19 45 80 80   114 45 24 3   11.5 30   M8 30
単位[mm]
型 式 トルク 最大許容取付誤差 最    高
回転速度
[min-1]		 静的ねじり
ぱね定数
[N・m/rad]		 半径方向
ばね定数
[N/mm]		 慣   性
モーメント
[kg・m2]		 質 量
[kg]
常 用
[N・m]		 最 大
[N・m]		 偏 心
[mm]		 偏 角
[°]		 軸方向変位
[mm]
ALS-014-Y 1.2 2.4 0.10 1 0〜+0.6 10000 12 200 1.98×10-7 0.007
ALS-020-Y 3 6 0.15 1 0〜+0.8 10000 24 210 1.09×10-6 0.019
ALS-030-Y 7.5 15 0.15 1 0〜+1.0 10000 73 330 6.19×10-6 0.045
ALS-040-Y 10 20 0.10 1 0〜+1.2 10000 760 940 4.01×10-5 0.16
ALS-055-Y 35 70 0.15 1 0〜+1.4   7000 1400 1160 1.63×10-4 0.34
ALS-065-Y 95 190 0.15 1 0〜+1.5   5900 2100 1200 3,69×10-4 0.54
ALS-080-Y 190 380 0.15 1 0〜+1.8   4800 4000 1430 1.04×10-3 1.00
ALS-014-R 2 4 0.1 1 0〜+0.6 10000 21 380 1.98×10-7 0.007
ALS-020-R 5 10 0.1 1 0〜+0.8 10000 43 400 1.09×10-6 0.019
ALS-030-R 12.5 25 0.1 1 0〜+1.0 10000 136 650 6.19×10-6 0.045
ALS-040-R 17 34 0.1 1 0〜+1.2 10000 1550 1700 4.01×10-5 0.16
ALS-055-R 60 120 0.1 1 0〜+1.4   7000 2000 1350 1.63×10-4 0.34
ALS-065-R 160 320 0.1 1 0〜+1.5   5900 3100 1400 3.69×10-4 0.54
ALS-080-R 325 650 0.1 1 0〜+1,8   4800 6000 1710 1.04×10-3 1.00
ALS-055-B 60 120 0.22 1 -0.2〜+1.4   7000 -- -- 1.63×10-4 0.34
ALS-065-B 160 320 0.25 1 -0.6〜+1.5   5900 -- -- 3.69×10-4 0.54
ALS-080-B 325 650 0.28 1 -0.9〜+1.8   4800 -- -- 1.04×10-3 1.00
※各ばね定数の値は、20℃の時の値です。
※憤性モーメントおよび質量は最大穴径時の値となります。
※最高回転速度は動バランスを考慮しておりません。
※ALS-Y・Rタイプの最大許容取付誤差の軸方向変位はマイナス側には許容できません。
※クランプタイプの許容伝達トルクは穴径によって制限を受ける場合があります。
　 「標準穴径と許容伝達トルク」をご確認ください。
▲このページのＴｏｐへ
スターフレックスのエレメントは消耗品です。定期的に交換されることをお奨めします。

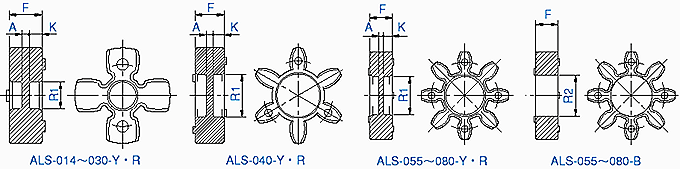

エレメント 単位[mm]　
型式 F R1 R2 K A
ALS-014-□-EL 6.2 3.5 − 2.5 1.2
ALS-020-□-EL 8.2 6.2 − 3.4 1.4
ALS-030-□-EL 10.2 8.5 − 4 2.2
ALS-040-□-EL 12 18 − 4.5 3
ALS-055-□-EL 14 24 27.5 5.5 3
ALS-065-□-EL 15 30 32 4 4
ALS-080-□-EL 18 37 41 7 4
※ALS-Bタイプのエレメントは内径R2寸法で貫通
