ミニチュアボールベアリング

ＬＦ-ＺＺシリーズ

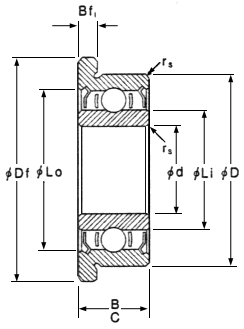

薄型フランジ付両シールドラジアル玉軸受け

形　状	呼び番号	参　考呼び番号	主要寸法				フランジ		動荷重		静荷重
形　状	呼び番号	参　考呼び番号	外径	内径	幅	面取	外径	幅	Ｎ	kgf	Ｎ	kgf
	LF-520ZZ	682ZZ	5	2	2.3	0.08	6.1	0.6	187	19	59	6
	LF-625ZZ	68/2.5ZZ	6	2.5	2.6	0.08	7.1	0.8	206	21	73	8
	LF-630ZZ		6	3	2.5	0.08	7.2	0.6	206	21	73	8
	LF-730ZZ	683ZZ	7	3	3	0.1	8.1	0.8	384	40	129	14
	LF-740ZZ		7	4	2.5	0.08	8.2	0.6	252	26	106	11
	LF-840ZZ		8	4	3	0.1	9.2	0.6	391	40	140	15
	LF-850ZZ		8	5	2.5	0.08	9.2	0.6	274	28	130	14
	LF-940ZZ	684ZZ	9	4	4	0.1	10.3	1.0	641	66	226	23
	LF-950ZZ		9	5	3	0.1	10.2	0.6	495	51	207	22
	LF-1040ZZ		10	4	4	0.15	11.6	0.8	708	73	266	28
	LF-1050ZZ		10	5	4	0.1	11.6	0.8	714	13	276	29
	LF-1060ZZ		10	6	3	0.1	11.2	0.6	457	47	194	20
	LF-1150ZZ	685ZZ	11	5	5	0.15	12.5	1.0	714	73	276	29
	LF-1170ZZ		11	7	3	0.1	12.2	0.6	449	46	199	21
	LF-1260ZZ		12	6	4	0.15	13.6	0.8	831	85	363	37
	LF-1280ZZ		12	8	3.5	0.1	13.6	0.8	506	52	249	26
	LF-1360ZZ	686ZZ	13	6	5	0.15	15.0	1.1	1,083	111	438	45
	LF-1370ZZ		13	7	4	0.15	14.6	0.8	880	90	414	43
	LF-1470ZZ	687ZZ	14	7	5	0.15	16.0	1.1	1,175	120	511	53
	LF-1480ZZ		14	8	4	0.15	15.6	0.8	819	84	386	40
	LF-1680HH	688ZZ	16	8	5	0.2	18.0	1.1	1,606	164	712	73

	LF-1790ZZ	689ZZ	17	9	5	0.2	19.0	1.1	1,724	176	813	83
	LF-1910ZZ	6800ZZ	19	10	7	0.3	22.0	1.5	2,123	217	985	101


		（単位：mm）
○動荷重は JIS-B-1518 による値です。（ステンレス鋼の基本動定格荷重は２０％減を目安とします。） ○静荷重は JIS-B-1519 による値です。 ○ＪＩＳ規格にはフランジ付ラジアル玉軸受けは呼び番号が定められていませんので、ＪＩＳ規格の両シールドラジアル玉軸受けの　呼び番号を参考に記載してあります。
